Jeg har købt et byggesæt hos Funk Amateur i Tyskland, FunkAmateur.de
Det indeholder alle dele, minus stik, strømforsyning og kasse, og koster ca Euro 300.-, som svarer til ca kr. 2250.-
Alle SMD-komponenter er monteret fra leverandøren, så det er kun de større komponenter, man selv skal montere.
Der medfølger et original ICOM-modul UT-118, som i løssalg koster over kr. 1500.-
Software er skrevet af Satoshi Yasuda og leveres i en kodet PIC16F877A, som sikkert er kopibeskyttet.
Det tog mig ca 2 timer at lodde delene sammen og få strøm på, og display viste straks opstartsbillede.
Der fås også en programversion på engelsk, men det var jeg ikke opmærksom på ved bestillingen ;o(
Byggesættet kan anvendes sammen med adskillige færdigkøbte radioer med 9k6-packet stik, og i beskrivelsen er angivet indstillinger og strapninger for Kenwood, Icom, Yaesu og Standard, og for en ombygget Siemens mobiltelefon C5.
Jeg har valgt at bruge en Storno CQM5112S, med betjeningsenhed af eget fabrikat, se
Storno 5000S with PIC16F628
DV adaptorens LF-indgang skal tilkobles lige efter FM-detektoren, før eventuelle filtre.
Der er højttalerforstærker på printet, men jeg har valgt at bruge Stornoens forstærker og højttaler, og derfor er der ført en ledning fra adaptorens volumekontrol til Stornoens volumekontrol.

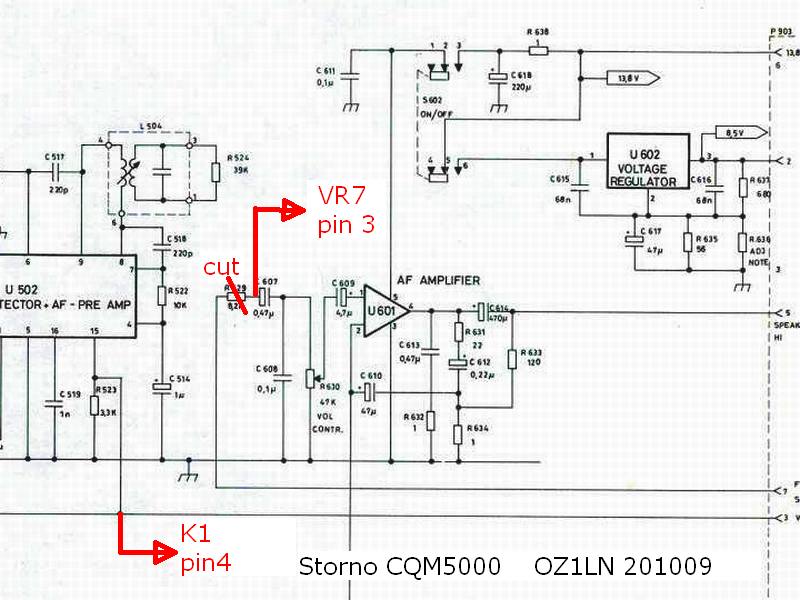

Forbindelsen mellem Stornoens detektor og volumekontrol er afbrudt, se nedenstående tegning :

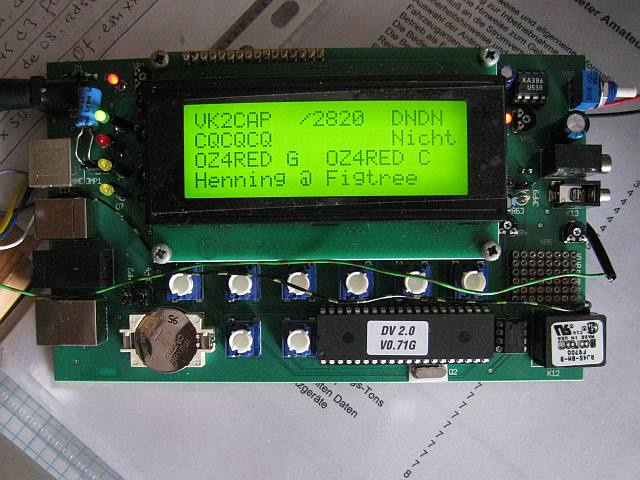

Efter lidt rumsteren med straps og niveau kom der fejlfri DV-lyd ud af opstillingen, og display viste de forventede informationer plus et par stykker, hvis betydning jeg ikke har fundet ud af endnu (DNDN og Nicht).
Display viser info fra VK2CAP, som flere gange har været på de danske, sammenkoblede D-Star repeatere.
Henning er 74 år gammel, og har boet i Australien i mange år. Han er født i Vordingborg, og har boet i Sdr.Jylland i flere år, inden han flyttede til Australien (som 18-årig?). Han starter QSO op på engelsk,
men forstår fint dansk, og inden QSO er færdig taler han også perfekt dansk, med enkelte engelske ord imellem.
Så ham kan man roligt starte QSO med, selv om man mener at ens engelsk ikke er godt nok til udenlandske QSOer.
Senderdelen startede jeg først med en løs mikrofon fra mit Skype-headset i adaptorens mikrofonindgang, og med adaptoren koblet direkte til Stornoens FM-modulator.
Men det var lidt svært at få modulationen rigtig, så der gik et par timer med forskellige forsøg, inden min 2820 bare ville anerkende signalet fra Stornoen som et DV-signal.
Det var nødvendigt at øge størrelsen på overføringskondensatoren i adaptoren, for at få noget der bare ligner firkanter.
Og så igen et par timer for at få det til at lyde nogenlunde rimeligt.

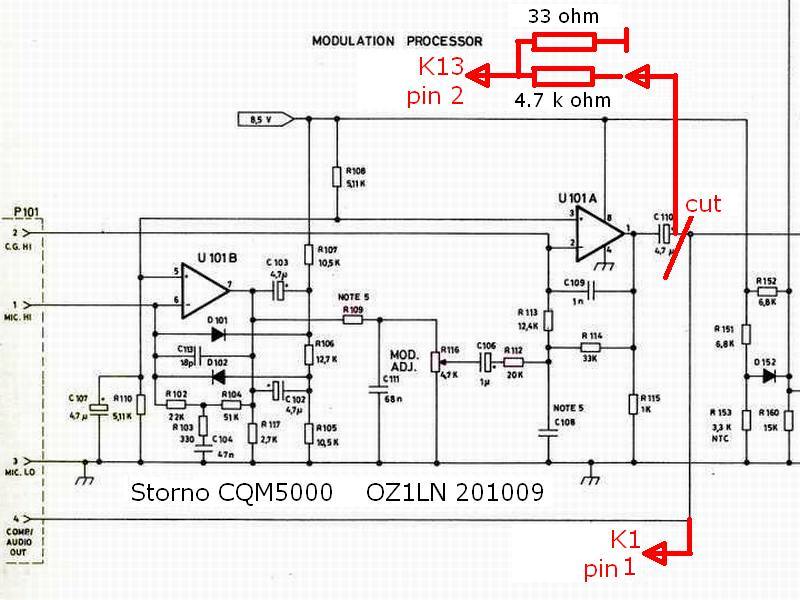

For at gøre det lidt sværere besluttede jeg at bruge Stornoens originale mikrofon og klipper-kredsløb, og så var der igen et par timers puslerier med at få niveauerne til at passe.

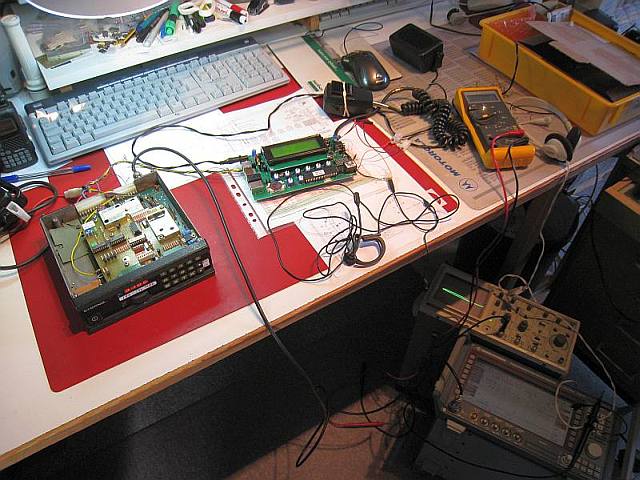

Nedenfor ses billede af lidt af kampen :

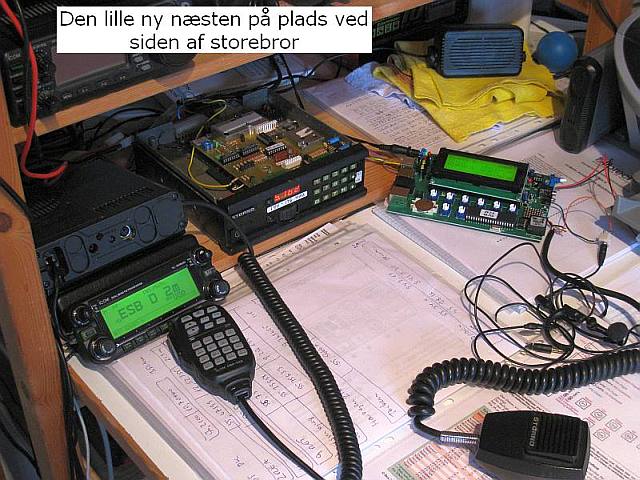

Og her er den lille ny næsten kommmet på plads ved siden af storebror 2820 :
|
