Her er en beskrivelse af hvordan man sætter sin internet forbindelse op så den kan benyttes til
D-Star repeater eller D-Star Hotspot.
Samtidig kan forbindelsen med denne opskrift stadig benyttes til alle mulige andre internet gøremål.
Der er forskellige forudsætninger, som skal på plads hvis, man skal have maksimum funktion ud af
sin D-Star opsætning.
Det skal sikres, at den IP adresse, internetforbindelsen tildeles er en offentlig IP.
Grunden til dette er, at en del af D-star systemet i dag er meget afhængig af at der kan komme trafik
fra internettet til repeater / hotspot, uden trafik er startet fra repeater /hotspot.
Det kan være CCS opkald eller direkte link til repeater / hotspot.
En offentlig IP kendes ved at den IKKE hører til i de følgende IP segmenter:
På billederne herunder ses, hvor WAN IP-adressen kan ses i en D-Link og i en Dovado router (gule felter)
Er man så uheldig at have en IP adresse fx 10.x.y.z fra sin udbyder ( WAN adressen ) fx fra et mobil
selskab, så er det værd at forsøge at lokke en offentlig dynamisk IP ud af udbyderen.
Kan man ikke det begrænses repeater / hotspots funktion og fremover er der fare for at forbindelsen vil
fejle, alternativt må der skiftes internet udbyder.
Senere kommer her måske liste med udbydere / produkter som med sikkerhed virker, men desværre er der
kun 24 timer i døgnet.
Det skal sikres at Internet udbyderen IKKE blokkerer følgende porte i sit netværk:
Er portene blokerede, er dette lige så problematisk som privat IP, og det kan kun anbefales at finde en ny udbyder.
Næste trin er at skrive sig en lille IP plan, så man sikrer sig imod konflikter på sit lokale netværk (LAN)
Planen skal tage hensyn til hvad man i forvejen har i sit netværk, så arbejdet minimeres.
Et eksempel på en IP plan for et hjemmenet, med D-star repeater / Hotspot kan se ud som vist herunder :
(tilpasses de lokale forhold, for ikke at konflikte med andre ting på dit LAN)
Bemærk at DHCP området er begrænset i forhold til de fleste hjemme routeres default for at give plads til
faste lokale IP adresser til repeatere og andet som det er praktisk at IP adressen ikke ændrer sig på.
Så et godt sted at starte er at ændre sin internet routers DHCP range lignende tabellen herover.
Grunden til at Repeater PC / Raspberry Pi skal tildeles en fast intern IP er, at det er eneste mulighed for
at sikre, at port trafik udefra lander det rigtige sted.
Routeren kan nemlig finde på at tildele en anden IP til en maskine, hver gang den startes, hvis
man ikke tvinger maskinens netkort til altid at forlange den samme adresse.
Billederne herunder viser, hvordan man gør på en Windows XP maskine.
Luk kontrolpanelet op, og klik på Netværksforbindelser.
I det ny vindue klikkes på LAN-forbindelse, og der åbnes et lille vindue. Klik på egenskaber.
I næste vindue klikkes på Internetprotokol(TCP/IP).
Næste vindue udfyldes som vist, således at de forreste 3 blokke passer til det netværk, man bruger.
IP-adressen, som her er 192.168.1.116 er netkortets adresse, som skal anvendes ved port-forwarding.
Slut med OK og luk vinduerne.
Hvis der benyttes Raspberry Pi er det beskrevet i kogebogen hvordan den sættes op med fast IP.
For at repeater/HotSpot kan kommunikere korrekt med reflektoren er det meget vigtigt, at portene
i nedenstående skema bliver Forwarded til den faste IP-adresse, som netkortet har.
Portene sættes i routeren, så D-Star trafik lander på den IP netkortet i repeateren/HotSpottet har:

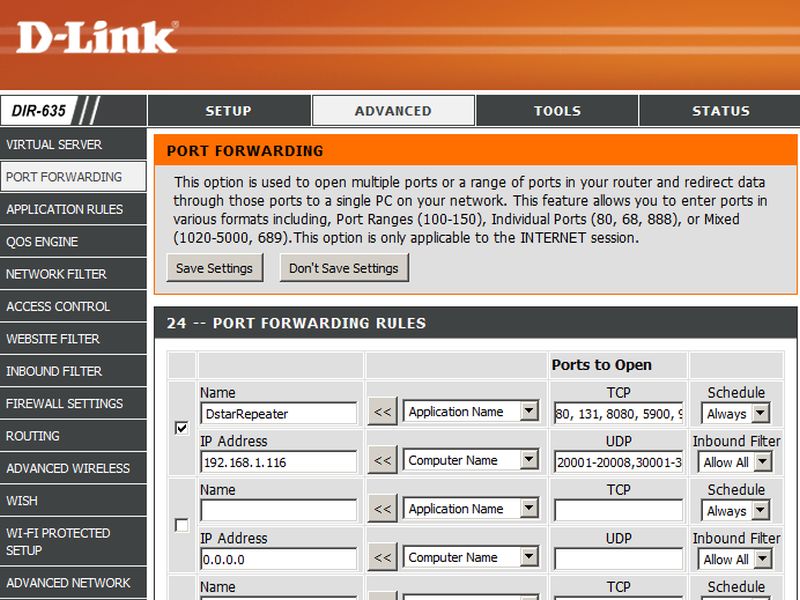

Routere er meget forskellige. Herunder ses en D-Link DIR-635.
I første linie står TCP-portene (web, remote, VNC osv.)
I anden linie ses en del af de nødvendige UDP-porte, som her kan skrives i serier (20001-20008).
Resten af de nødvendige porte er skjult, fordi ruden ikke er lang nok til at vise alle.
Eksempel på portforwarding i en Dovado router herunder :.
Hvis man har flere D-Star ting kørende samtidigt (repeatere, HotSpots, DVAP, DV-Dongle, UP4DAR osv)
er det vigtigt at have styr på IP-adresser, PortForward med mere, for ikke at give konflikt i sine
egne systemer, og for ikke at forårsage konflikt og ustabilitet i reflektor og resten af D-Star netværket !
På billedet herunder ses 2 repeatere, som er tilsluttet den samme gateway, og videre til internettet.
Der er ingen adressekonflikt, og de nødvendige porte kan åbnes i routeren.
På billedet herunder ses 2 komplette repeatere, som er tilsluttet den samme router.
Denne løsning vil give konflikt, både lokalt mellem de to gateways, men også ude på D-Star netværket,
idet de 2 forskellige repeaterkaldesignaler og gateways vil ses at komme fra den samme IP-adresse.
Det vil heller ikke være muligt i routeren at forwarde de nødvendige porte til 2 forskellige gateways.
På billedet herunder ses 2 komplette repeatere, som er tilsluttet hver sin router, og har hver sin
internetadresse.
Her opstår ingen konflikter, og begge systemer kan få forwarded de nødvendige porte i routerne.
Reglerne gælder også, hvis man vil køre flere HotSpot, DV-Dongle, DVAP, UP4DAR og så videre.
Der vil opstå konflikt, hvis man for eksempel vil bruge en DV-Dongle på samme router som et
HotSpot eller en repeater, eller man vil køre 2 HotSpots på den samme router.
Og det er selvfølgelig ligegyldigt, om forbindelsen til routeren er kabel eller trådløs WiFi.
Husk også lige at tjekke, om PC'ens ur er nøjagtigt.
Hvis der er mange sekunders afvigelse vil forbindelse til D-Star netværket give problemer.
Synkronisering med et internet ur er ganske nem at sætte op.
|
